加工中心三菱M80/M70数控系统原点重设方法

文章出处: 人气:5981 发表时间:2020-09-03 01:59:34

三轴原点丢失的时候,轴是不能动的,为了让轴能动首先要把编号为2049的参数设定为0,那么怎么设置呢?
请看下图。

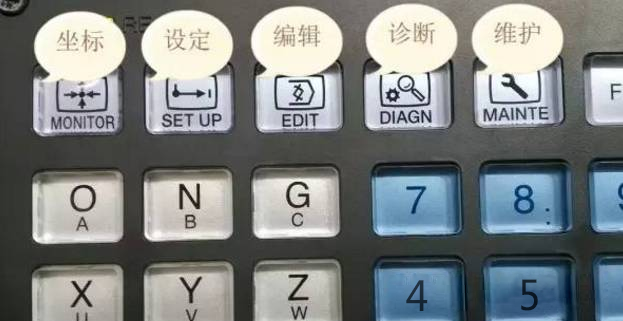

按一下上图中的维护键进入如下界面




按下参数选项将进入如下界面

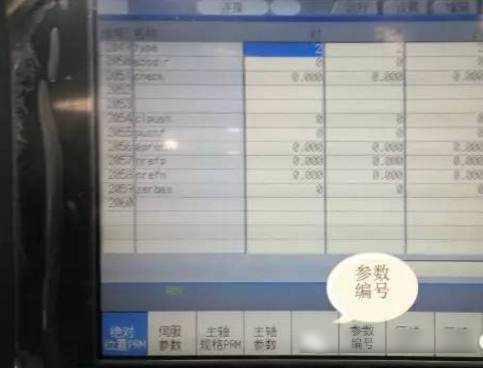

按下参数编号选项,参数编号选项将变蓝,这时可以输入2049然后按下INPUT键就可以搜索到编号为2049的参数。

将参数2049里面的数值改为0即可。假如提示需要输入密码的话,请输入密码MPARA。

该参数2049数值改为0之后重启机床,重启后三轴就能动了。

然后将三轴手动移到原点位置。因为三轴原点已经丢失所以也很难精准的知道原先的原点位置,怎么办呢?

可以先把三轴移动到接近原点位置的地方,然后用手轮慢慢摇到头,直到撞到为止(因为会撞到所以一定要慢慢摇不然会损害机床)。
这时候会发生报警,轴是不能动的,可以先试试复位键,假如复位键都不好使的话,重启机床,然后把轴朝反方向移动10毫米左右。
这个
位置就可以作为原点位置。

三轴都到原点位置之后,重启机床。


(上面的步骤都是为了让机床三轴到达原点位置,下面讲的就是如何让系统记住这个原点位置。)


将参数2049改为4,然后重启机床。(将参数2049改为2也是可以的,不过设置起来比较麻烦,所以这种方法我就不在这里讲了。)

重启机床之后你会看到一行报警信息,大概就是原点位置还没确认之类的意思。不过不用慌这是正常现象。

在绝对位置选项里设置好然后重启就ok了。

那么绝对位置选项在什么地方呢。
如下图所示。

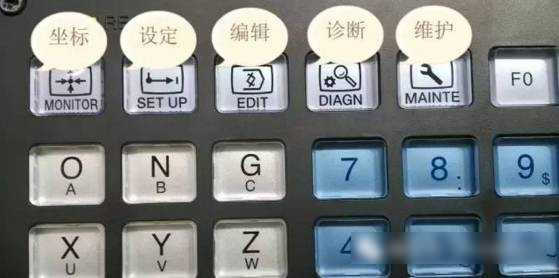

按下维护键,进入下图的界面

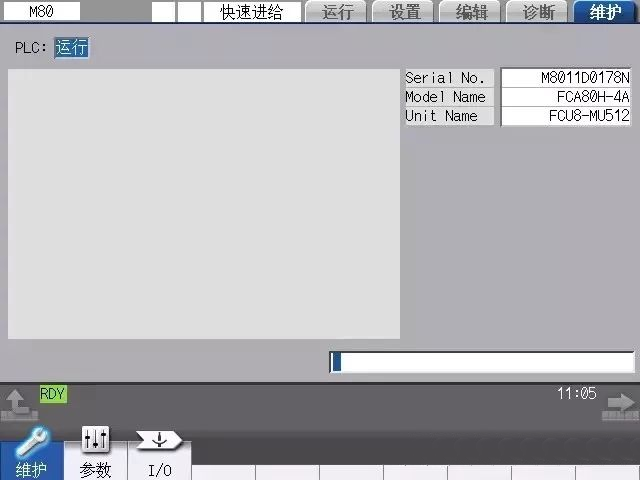

按下左下角的维护键,进入下图界面

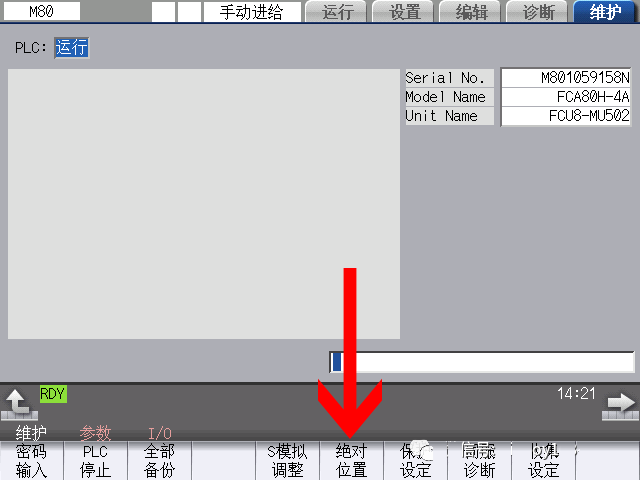

按下绝对位置选项进入下下图界面

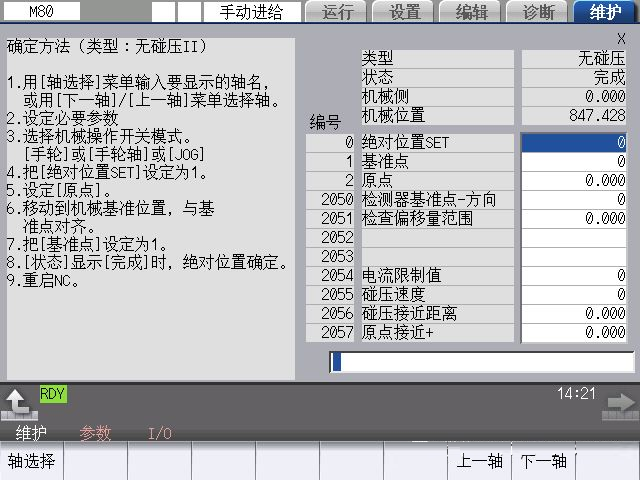

上图界面就是我们千辛万苦要找的绝对位置界面。

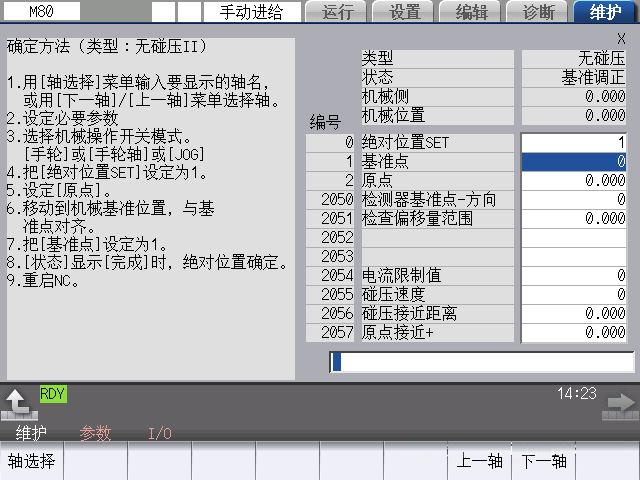

然后把绝对位置设定设定为1,基准点也设定为1,这个轴的原点就设定好了。




一个轴设好之后,按下一轴选项就可以设定下一轴了。

当三轴的绝对位置设定和基准点都设定为1的时候,说明三轴原点都已经设定好了。

然后就重启吧。重启之后先手动把三轴移动到中间位置,

假如你发现移不到中间,提示超过行程了,那么说明你的原点位置设反了。

能够移动到中间,并且可以回原点,说明设置成功了。
若有问题可以添加微信:13331923597
